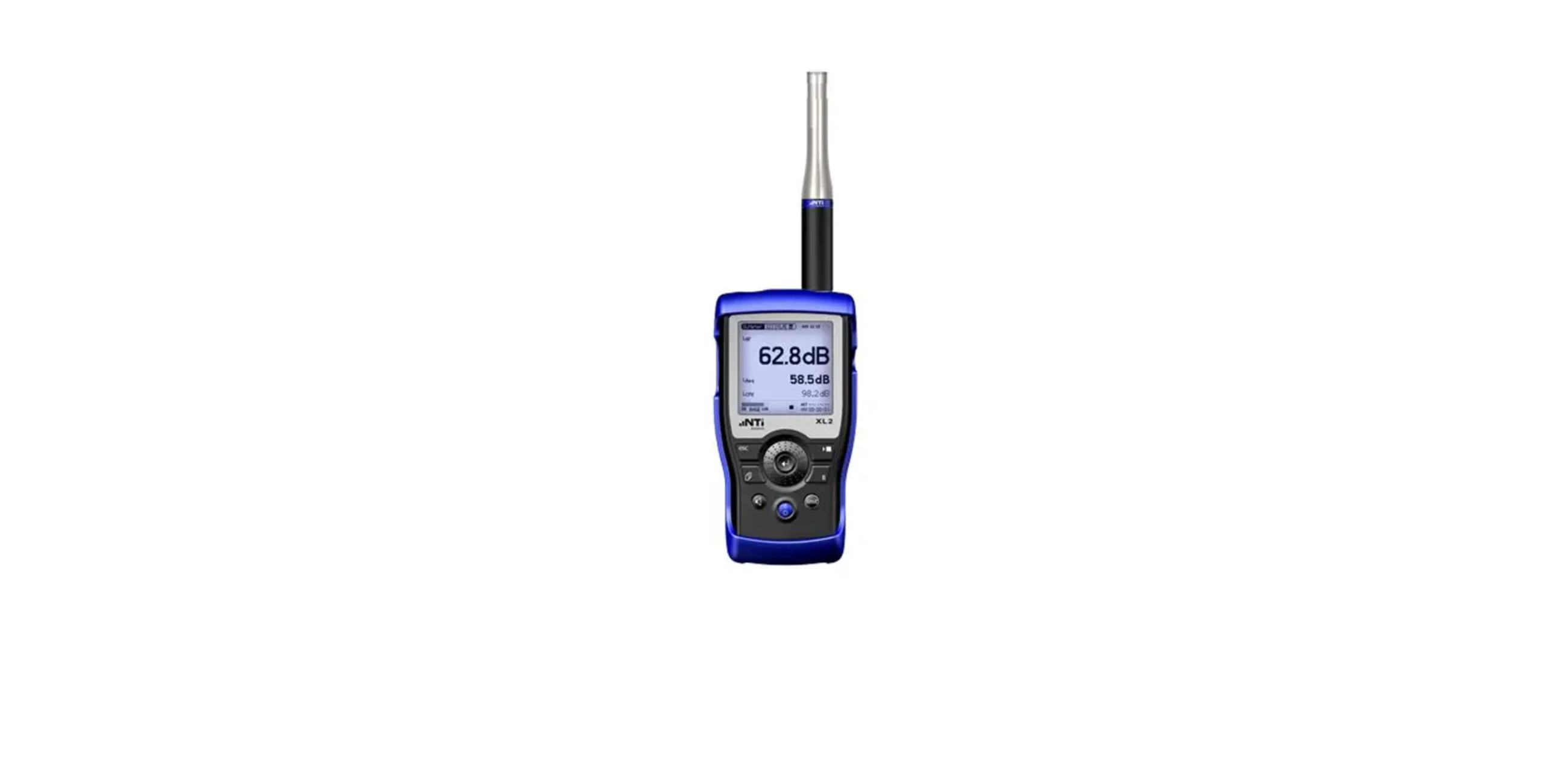

Analyse de la FFT

L’analyseur FFT temps réel est l’outil idéal pour la visualisation des effets de filtres en peigne et les effets en bande étroite. Il mesure le niveau réel et le niveau moyen Leq dans trois plages sur l’ensemble de la bande audio. Le Pack Acoustique Étendu en option offre un Zoom-FFT haute résolution supplémentaire allant jusqu’à un pas de 0,4 Hz dans la gamme de fréquences 5 Hz – 20 kHz. L’option Limites spectrales étend l’analyse FFT avec  capture de tracés, l’affichage des courbes relatives et la gestion complète des tolérances.

Temps de réverbération RT60

Le XL2 mesure la décroissance de l’énergie dans la gamme de 63 Hz à 8 kHz par la méthode de Schroeder dans des bandes de 1/1 octave. Le déclenchement automatique et le calcul de la moyenne de plusieurs mesures simplifie l’opération et minimise le temps de mesure. Utilisez une source d’impulsions ou un bruit rose interrompu comme signal de test. Le Pack acoustique étendu en option étend la mesure à une résolution de 1/3 d’octave.

Polarité

Pour une image sonore stéréo, il est important de faire correspondre les polarités des enceintes gauche et droite. Le XL2 mesure la polarité des câbles, des haut-parleurs simples et des enceintes. La page de résultats détaillés affiche la polarité mesurée sous forme de bandes d’octave de 125 Hz à 8 kHz. Ceci permet de vérifier en profondeur la relation polarité – fréquence. Le signal de test de polarité est fourni par le CD de test audio NTi ou le générateur de signal de test Minirator.

Temps de retard

La fonction de retard permet un réglage précis des lignes de retard et donc l’optimisation de la directionnalité de la source du signal. Le XL2 mesure le temps de retard entre le signal électrique de référence et le signal acoustique de l’enceinte. Les réglages de délai à appliquer sont affichés automatiquement, ce qui permet à l’ingénieur du son de régler le temps de retard mesuré directement dans le dispositif de retard dans le rack.

Intelligibilité de la parole STIPA (en option)

TL’analyseur XL2 mesure l’intelligibilité de la parole conformément à la dernière révision de la norme CEI 60268-16:2020 (édition 5) ainsi que les révisions plus anciennes. Il offre une correction du bruit ambiant et un calcul automatique de la moyenne pour des mesures consécutives. Le XL2 affiche les résultats de mesure selon l’index d’intelligibilité de la parole ( STI) ou de l’échelle d’intelligibilité commune ( CIS)

Les résultats de mesure sont acquis à partir de la source de signal de test STIPA dédiée :

• TalkBox Nti AudioLe générateur de signaux acoustiques, requis pour les systèmes audio incluant des microphones, permet de mesurer toute la chaîne du signal.
• Minirator MR-PRO
  Générateur de signal de test, nécessaire pour les systèmes audio avec voies d’entrées
• USB Flash Drive
  (inclus)

Analyse en bande d’1/12 d’octave (en option)

Si vous recherchez une résolution spectrale plus détaillée, l’option Limites spectrales ajoute un analyseur RTA de 1/6 et 1/12 d’octave au XL2. De plus, avec cette option, le XL2 peut comparer les mesures spectrales par rapport à une bande de tolérance et afficher les exceptions dans chaque bande de fréquence ainsi qu’un résultat bon/mauvais. Ce résultat peut être affiché sur la limite LED colorée intégrée et est facilement intégré dans les systèmes de test automatisés existants ou affiché sur la Stack Light via l’interface E/S du XL2.

Réponse en fréquence rapide (en option)

La mesure de la réponse en fréquence d’un composant acoustique ou audio est souvent nécessaire. Les signaux de test NTi Audio FastPink1″ et FastPink4″ sont particulièrement bien adaptés si vous avez besoin de gagner du temps, car ces signaux se stabilisent en 1 ou 4 secondes, respectivement, ce qui est beaucoup plus rapide que le bruit rose traditionnel. Ces signaux FastPink sont disponibles sur le générateur de signaux MR-PRO. L’option Limites spectrales doit être installée sur le XL2 pour cette analyse rapide de la réponse en fréquence.

Courbes de bruit (optionnel)

La mesure de la courbe de bruit fournit une évaluation objective du niveau de bruit de fond dans une pièce ou un environnement. La courbe de bruit d’un spectre est désignée comme étant la valeur de la courbe de bruit la plus élevée “touchée” par le spectre mesuré en bande d’octave. Le niveau d’interférence avec la parole (SIL) et la courbe de bruit sont calculés en parallèle. La fonction Courbe de bruit est proposée avec l’option Limites spectrales.


L’analyseur acoustique XL2 mesure les courbes de bruit suivantes:

• Noise Criteria NC (ANSI/ASA S12.2-2019)
• Room Noise Criterion RNC (ANSI/ASA S12.2-2019)
• Room Criteria RC (ANSI/ASA S12.2-2019))
• Noise Rating NR (ISO/R 1996-1971)
• PNC Rating (ASA 1971)

Analyseur audio analogique

Niveau de RMS / THD+N

Le XL2 avec entrées XLR symétriques et RCA asymétriques offre un analyseur audio complet et performant. Il mesure simultanément l’équilibre, le niveau, la distorsion (THD+N) et la fréquence. Le haut-parleur interne ou la sortie casque offre un contrôle audible du signal d’entrée ou simplement de la distorsion résiduelle. La conception optimisée à faible distorsion et à faible bruit permet des mesures de niveau jusqu’à -112 dBu et des distorsions résiduelles généralement inférieures à -100 dB, ce qui est inégalé dans les instruments portatifs.

Spectre audio

Les mesures sonores spectrales sont proposées en  Volt, dBu et dBV dans le cadre des fonctions de mesure suivantes:

• Sonomètre (1/3 et 1/1 d’ octave)
• FFT
• 1/12 d’octave (en option)

Oscilloscope

La fonction oscilloscope permet de visualiser la forme du signal  électrique entrant. Il se cale sur la fréquence fondamentale et sélectionne automatiquement l’échelle de l’axe X (temps) et de l’axe Y (niveau). La fréquence fondamentale ou la plus dominante est affichée au-dessus de l’écran de l’oscilloscope.

Vibromètre

Vibromètre / CPB

L’option Vibration transforme l’analyseur XL2 en un vibromètre professionnel avec des mesures à large bande et une analyse spectrale en résolution 1/3 ou 1 octave. Le vibromètre XL2 détermine l’accélération, la vitesse et le déplacement des vibrations avec des filtres de pondération conformes aux normes dans la gamme de fréquences de 0,8 Hz à 2,5 kHz. L’enregistrement détaillé des données de mesure et des fichiers audio permet une évaluation et un rapport complets.

Analyse FFT

L’analyse FFT offre des plages de fréquence sélectionnables de 1 Hz à 1,69 kHz qui permettent un examen détaillé des vibrations mesurées. L’option Limites spectrales ajoute un Zoom-FFT haute résolution par pas de 0,4 Hz et étend la plage de fréquence jusqu’à 20 kHz. Le ” pack acoustique étendu” offre en plus l’enregistrement d’un fichier audio linéaire (24 Bit, 48 kHz).

Oscilloscope

La fonction oscilloscope permet de visualiser la forme d’onde du signal de vibration. Elle se déclenche à la fréquence fondamentale et sélectionne automatiquement la mise à l’échelle de l’axe X (temps) et de l’axe Y (niveau). La fréquence fondamentale ou la fréquence la plus dominante est affichée au-dessus de l’écran de l’oscilloscope.

Analyse par bande d’1/12 d’octave (en option)

L’option Limites spectrales étend la gamme de fonctions du XL2 avec un analyseur CPB 1/6ème et 1/12ème d’octave. Le vibromètre compare les mesures spectrales à une bande de tolérance et indique les exceptions dans chaque bande de fréquence ainsi que les résultats bons/mauvais. Ce résultat est affiché sur la limite LED colorée intégrée et est facilement intégré dans les systèmes de test automatisés existants ou affiché sur la Stack Light via l’interface E/S du XL2.
